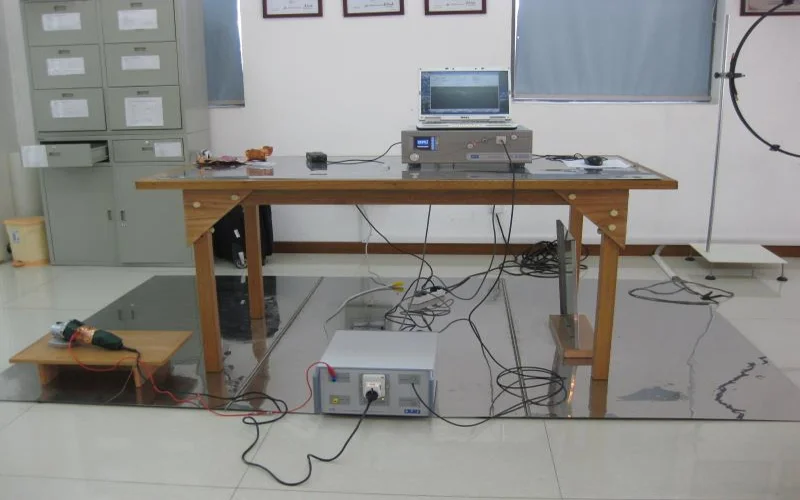

IMU SLAVE SMART Selon CEI 61000-4-19
- Le module accessoire IMU SLAVE SMART est le complément au solution IMU4000 & IMU3000 pour la réalisation des essais en mode différentiel à fréquence basse radion de 2KHz à 150KHz selon la norme d'essai CEI 61000-4-19.
- Une solution clés en main entièrement automatique. (Avec la source de puissance PS3, solution intégralement automatique)
- EMC PARTNER propose également une solution d'essai complémentaire pour les essais selon la CEI 61000-4-16 (le essais en Mode Commun à fréquence radio du DC à 150KHz).
Pour tout savoir, télécharger la fiche technique !
Télécharger le communiquer de Presse !
Télécharger le Flyers !
- les applications produits sont : Les onduleurs, les compteurs électriques intélligents avec communication PLC, les alimentatiosn à découpage, les alimentations de secours UPS et prochainement les stations de charge pour véhicules électriques, les lampes compactes fuorescentes et les machines CNC. Mais aussi les lecteurs de cartes, les systèmes d'alarmes, les NoteBooks, les systèmes de chauffage, les machoens à laver, les horloges électroniques, etc...
EN SAVOIR +
DOW3000 / Generateur CEM CEI 61000-4-18 & CEI 61000-4-10
GENERATEUR MODUAIRE AUX ONDES OSCILLATOIRES AMORTIES SELON LA CEI 61000-4-18 (Ondes lentes 100KHz / 1MHz et rapides 3, 10 et 30MHz) et enfin capable d'intégrer les essais d'isolement aux ondes 1.2/50µs pulsé jusqu'à 8KV sous impédance de 500 Ohms et sur une énergie de 0.5 Joules !
Enfin dans un seul générateur compact, un coupleur triphasé sur ligne 690V et 32A par phase intégré, des essais possibles jusqu'à 4.4KV selon CEI 61000-4-18 !
Le générateur a une sortie d'impulsion pulsé direct permettant avec l'utilisation d'une boucle magnétique fournie en option de faire les champs magnétiques aux ondes oscillatoirs amorties selon la norme CEI 61000-4-10.
Il y a 5 choix possibles de configuration pour ce DOW3000, sachant qu'il y a une grande évolution possible pour que vous puissiez le faire évoluer, par exemple un DOW3000 S peut évoluer plus tard en version DOW3000 S-F et/ou DOW3000 S-F-I !
Les 5 solutions de base générateur possibles sont :
DOW3000 S : Ondes Oscillatoires Amorties Lentes (100KHz et 1MHz) avec coupleur Triphasé CDN 3x690V / 32A.
DOW3000 F : Ondes Oscillatoires Amorties Rapides(3MHz, 10 et 30MHz) avec coupleur Triphasé CDN 3x690V / 32A.
DOW3000 S-F : Ondes Oscillatoires Amorties Lentes & Rapides(100KHz, 1 MHz, 3MHz, 10 et 30MHz) avec coupleur Triphasé CDN 3x690V / 32A.
DOW3000 S-I : Ondes Oscillatoires Amorties Lentes (100KHz et 1MHz) avec coupleur Triphasé CDN 3x690V / 32A. Et intégrant les essais aux isolements aux ondes 1.2/50µs pulsé jusqu'à 8KV sous impédance de 500 Ohms et sur une énergie de 0.5 Joules.
DOW3000 S-F-I : Ondes Oscillatoires Amorties Lentes (100KHz et 1MHz)& Rapides(100KHz, 1 MHz, 3MHz, 10 et 30MHz) avec coupleur Triphasé CDN 3x690V / 32A. Et intégrant les essais aux isolements aux ondes 1.2/50µs pulsé jusqu'à 8KV sous impédance de 500 Ohms et sur une énergie de 0.5 Joules.
- Utilisable également pour les normes : IEC 62052-11, IEC 60255-27, IEEE/ANSI C37.90.1 et IEEE1613.
Télécharger sa documentation !
Les sytèmes comme toutes les dernières solutions générateurs EMC PARTNER sont pilotable avec les modules Logiciel TEMA 3000.
EN SAVOIR +
AVI3000 Avionic generator
Générateur compact aux ondes courtes WF2, WF3 et aux ondes longues WF1, WF4, WF5A et WF6 jusqu'au niveau 3 garantie de la norme DO-160 G Section 22. Capable de réaliser pour certaines ondes des niveaux 4, voir 5 suivant les impédances des câbles et systèmes sous test. (Voir la documentation technique)
- En essais types Pin Injection, Single Stroke, Multiple Stroke et Multiple Burst.
- Réalise également les essais CS117 selon la norme militaire MIL-STD 461 G.
- Une seule pince d'injection pour tous les essais, la pince CN-BT7.
>Télécharger la documentation technique du produit AVI3000
Télécharger les éléments importants de l'AVI3000
EN SAVOIR +

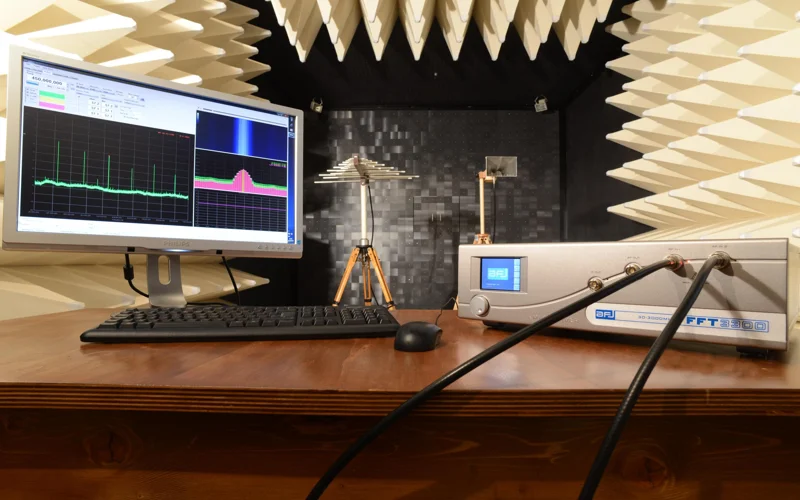

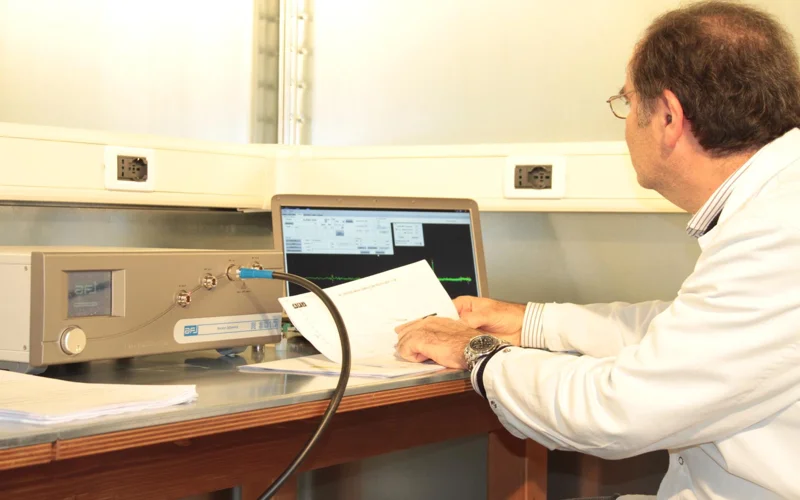

FFT 3018, CISPR 16-3 & CISPR25
Mesureur des émissions conduites full FFT selon CISPR 16-1-1 et CISPR 25.
- récepteur de 9KHz à 108MHz.- Peak, Quasi Peak, CISPR_Average, RMS & CISPR_RMS Detectors, Preselectors, 200Hz &
9kHz& 120kHz Digital IF Filters, PC Integrated with WINDOWS 7 Embedded OS, Internal Signal Generator f=9kHz÷108MHz, LAN Interface.
Télécharger la documentation !
Voir les vidéos de démonstration du logiciel : Vidéo 1
Voir les vidéos de démonstration du logiciel : Vidéo 2
EN SAVOIR +

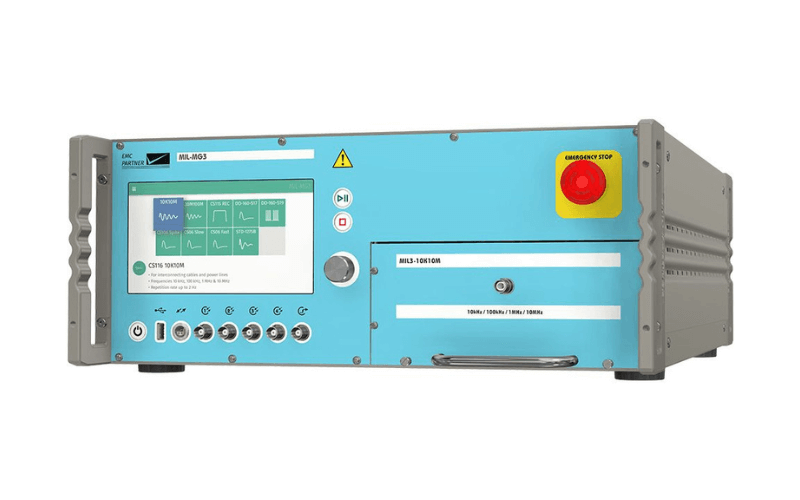

MIL3000 : Military & Avionic generator
- Seulement 1 pince d'injection CN-BT6 pour les essais selons CS115 REC et CS116 de 10KHz à 100MHz. Système totalement évolutif par tiroirs échangeables.
– One coupler for ALL tests
• CS115
• CS116
– More efficient
• Reduced Calibration Time
• Reduced System Complexity
– Less Operator Error
– Larger Aperture
• Thicker Cables can be Tested
– Reduces Test Time
• Calibration process Faster
• EUT only need to be set up once
– Cost saving
– Lower Cost
• Industry Standard
– No VERI50
• Commercial Product
– Verification Parts with VERI-MIL3
• 2 x 20dB Attenuator
• 1 x 50ohm load
Avec le MIL3000 :
MIL3-REC (107241)
– CS115
• MIL3-10K10M (107239)
– CS116
– 10kHz, 100kHz, 1MHz, 10MHz
• MIL3-30M100M (107240)
– CS116
– 30MHz, 100MHz
• DO-160
– S17
– S19
NOUVEAU PRODUIT
LE MIL3000
Télécharger la brochure !
EN SAVOIR +
Les absorbantsAbsorbant CEM
- COMTEST proposent des solutions réellement innovantes pour les absorbants en polystyrène pour les applications en CEM et des installations d'essai de micro-ondes.
Tous nos absorbants sont des solutions en polystyrène et adaptées aux ondes pour toutes sortes de chambres anéchoïques. La gamme des produits se composent de deux hybrides ( CEM ) et d'absorbants micro-ondes (haut fréquences).
Son argument majeur est son absence de toxiques chimiques ignifugés. Ces absorbants sont durables et 100 % respectueux de l'environnement. En conséquence, les absorbants sont entièrement conformes à la directive REACH et ROHS.
Avantages des absorbants de micro-ondes en polystyrène :
• La conception unique et améliorée du produit :
• conception alternatif conique ( vertical - horizontal ) résultant en une amélioration des performances de réflectivité .
• Léger
• entièrement et facilement amovibles
• Conforme aux spécifications salle blanche. classe 10.000 / ISO14644 - 1 classe 4
• résultats cellule de carbone de chargement uniformes dans une performance plus stable.
• La rigidité et une résistance supérieure à la traction (pas de flèches tombantes )
• produit Supérieur en durée de vie à se qui existe habituellement (> 40 ans)
• Résilience à l'humidité.
Hybrid absorbers for EMC test facilities
The hybrid polystyrene absorber range is designed for typical chamber solutions such as 3, 5 and 10m semi or full anechoic chambers, compact rooms and automotive test chambers. The hybrid absorber is a high performance, ultra wide band, carbon loaded polystyrene absorber with an operating frequency from 26MHz to 110GHz. The HT hybrid absorbers are tuned for perfect performance over ferrite tiles in EMC test facilities.
The HT series consist of three different models:
• HT25 (10”)
• HT45 (18”)
• HT65 (26”)
All absorbers consist of a single base plate and separate tapers. The absorber base dimensions are 1200*600mm.
Upon customer request the hybrid absorbers can be equipped with white end caps.
Specifications of the hybrid absorber range:
Material:
Dimensions:
Weight:
Color:
Humidity resistance:
Product life time:
Power Handling:
Frequency range:
Fire retardancy:
Clean room spec.:
White end cap:
Reach compliant:
ROHS compliant:
Closed-cell polystyrene
1200*600*450mm (height)*
5,7 Kg / m2*
Dark Grey
No deterioration from moisture
>40 years
434 V/m
26MHz – 110GHz
ISO 11925-2 class E / DIN 4102 class B2 / NRL 8093 test 1,2,3
Class 10.000 / ISO14644-1 class 4
Upon request, 2 square caps per absober
Yes
Yes
*: HT45.
*The typical performance is based on the cascade solution in combination with the FT106.
Field Uniformity (FU) test floor set up
The HT45 absorber is also suited for field uniformity floor set up configurations according to the IEC/EN-61000-4-3 standard in (semi) anechoic chambers used for EMC testing. To protect the absorber tips whilst stacking the HT45 can be equipped with a grey end cap (ECT45-G).
Wideband Ferrite Floor Absorber model 1701-000.
The wideband ferrite floor absorber model 1701-000 is designed to facilitate the use of all semi anechoic chambers for full compliance immunity testing. In combination with the hybrid absorber model HT45 the ferrite floor absorber is perfectly suited for a floor setup for Field Uniformity (FU) testing according to IEC/EN-61000-4-3. Dimensions: 602*602*20mm / weight: 17kg.
Hybrid Ferrite Tile model 1701-200
The EMC hybrid ferrite tile model 1701-200 is a sintered ferrite tile and delivers excellent electromagnetic absorption performance from 26MHz ~1GHz. Due to thin design of ferrite tiles the total volume of absorbers installed in a (semi) anechoic chamber is greatly reduced. The ferrite tile can be directly glued to the shielding enclosure or screwed to an inner structure which enables easy installation. Ferrite absorbers are also suited for hybrid (cascade) solutions in combination with the EMC hybrid polystyrene absorbers (HT series).
Microwave absorbers for antenna test chamber applications
The MT microwave absorber range consist of high performance, broad band, carbon loaded polystyrene absorbers with an operating frequency from 70MHz to 110GHz. Due to the excellent performance at microwave frequencies the MT series is designed for Antenna Pattern Measurement (APM), (compact) Antenna Test Range (ATR) Radar Cross Section (RCS), and free space testing anechoic chamber applications.
The MT series consist of three different models:
• MT25 (10”)
• MT45 (18”)
• MT65 (26”)
All absorbers consist of a single base plate and separate tapers. The absorber base dimensions are 1200*600mm. Upon customer request the microwave absorbers can be equipped with white end caps.
Specifications of the microwave absorbers:
Material:
Dimensions:
Weight:
Color:
Humidity resistance:
Product life time:
Power Handling:
Frequency range:
Max operating temp.:
Fire retardancy:
Clean room class:
White end cap:
Reach compliant:
ROHS compliant:
Closed-cell polystyrene
1200*600*450mm (height)*
7,36 Kg / m2*
Dark Grey
No deterioration from moisture
>40 years
1500 W/m2
70MHz – 110GHz
70 oC.
ISO 11925-2 class E / DIN 4102 class B2 / NRL 8093 test 1,2,3
Class 10.000 / ISO14644-1 class 4
Upon request, 2 square caps per absorber
Yes
Yes
*: MT45.
Microwave absorbers for CISPR 25 and Mil STD test chamber applications
The MT65 is also suited for typical chamber solutions such as MIL STD or Tempest test chambers and CISPR-25 chambers.
sVSWR floor set up
The MT25 absorber is also suited for sVSWR floor set up configurations according for CISPR 16-1-4 testing in (semi) anechoic chambers used for EMC testing. The MT25 consist of a single base plate and 128 tapers. The absorber dimensions are 120*60*25cm (h). To protect the absorber tips whilst stacking the MT25 can be equipped with a grey end cap (ECT-25-G).
Les documentations :
- Brochure sur les MT
- Brochure sur les HT
- Brochure sur le FP660v1.5
- Brochure sur les FT106v3.0
- Brochure sur le HT45v4.0
EN SAVOIR +
Chambre à 3m
- Le but principal d'une chambre semi-anéchoïque (SAR) à 3m est d'effectuer des mesures de conformité aux fréquences radio en émission ou en immunité pour tester les produits électroniques à 3m de longueur de la plage de mesure. La combinaison des panneaux de la cage de 2mm de type bac galvanisé et les absorbants hybrides en polystyrène sur les murs et le plafond élimine les bruits indésirables et électrique conformément aux normes d'essai d'émission internationaux. La chambre semi-anéchoïque à 3m est un centre de test multi-fonctionnel CEM pour les essais commercial, militaire et automobile.
Caractéristiques d'une chambre semi-anéchoïque 3m:
• site d'essai d'émission de conformité complet pour la gamme de fréquence de 30 MHz à 18 GHz selon CISPR 16-1-4
• Site complet d'essai d'immunité de la conformité pour la gamme de fréquence de 80 MHz à 6 GHz selon la norme IEC / EN 61000-4-3
• Efficacité du blindage selon la norme EN 50147-1 (> 80 dB à 10 kHz)
Applicable standards / test methods for a 3m anechoic chamber:
CISPR 16-1-4
IEC/EN 61000-4-3
EN 50147-1
ANSI C63.4
FCC 15
Typical performance of a 3m semi anechoic chamber:
- NSA: +/- 4.0dB
- FU: 75% of 16 points comply with +6dB requirements
- sVSWR: below 6dB
Télécharger la documentation !
Télécharger la Présentation de Comtest !
EN SAVOIR +
IMU4000 / Générateur CEM / EMC GeneratorGenerateur CEM / EMC Generator IMU4000
Touchez c'est l'adopter !
le IMU4000, le dernier né est arrivé
Le IMU4000 complète notre famille de générateur CEM compact aux immunités conduites.
Basé sur l'écran tactile convivial et l'interface graphique de couleur , IMU4000 s'appuie sur le succès du système d'exploitation PARTENAIRE CEM ( EPOS ) .
L'architecture modulaire est un gain de temps et donc d'argent qui assure en finalité de bénéficier d'une solution économique , permet donc des mises à niveau en vos locaux de l'ESD , EFT , SURGE , AC / DC DIPS , les interruptions , les variations et les essais aux perturbations à basse fréquences pour les circuits de mode commun ou mode différentiel.
Navigation facile en utilisant le panneau tactile ou le bouton rotatif. le système est complété par la possibilité de modifier les paramètres pendant le test . Tensions de choc de foudre jusqu'à 4 kV combiné avec l'EFT (BURST) jusqu'à 5 kV fait de l'IMU4000 le choix automatique pour les fabricants et les développeurs qui cherchent une solution de test flexible et fiable.
Une interface Ethernet permet de contrôler, communiquer et générer des rapports d'essais avec le nouveau logiciel TEMA 3000, incluant un générateur de rapport personnalisable par le client (Logo, mise en forme, etc..). Des options logiciel comme la réalisation de séquences de tests différents en niveaux et types, messages, dialogue opérateur/machine, insertion de photos, schémas de configuration et intégration des copies d'écrans d'oscilloscope connecté au réseau Ethernet compatible NI VISA sont possibles.
L'architecture modulaire permet de faire évoluer ce système directement par le client lui-même afin d'économiser ainsi des coûts et du temps. Une fonction en défaut, l'on ne retire très facilement que le module en panne et on le retourne par transporteur express pour un dépannage rapide. L'utilisateur utilise toujours en son site le générateur avec tous les autres tests !
(Le IMU4000 ne fait pas la RingWave CEI61000-4-12 et l'onde télécom 10/700µs, seul le IMU3000 en est capable).
Configurer avec des accessoires disponibles pour répondre à tout ou partie des exigences de marquage CE suivants : CEI 61000-4-2 , CEI 61000-4-4, CEI 61000-4-5 , CEI 61000-4-8 , CEI 61000-4-9 , CEI 61000-4-11, CEI 61000-4-16, CEI 61000-4-19 , CEI 61000-4-29 et CEI 61000-4-34
Télécharger la documentation du IMU4000 !
Télécharger la présentation complète !
Télécharger le guide d'utilisation, tous les Setups en un document !
EN SAVOIR +
ACTUALITÉS
EMC PARTNER France avec son partenaire et fournisseur, Comtest Engineering, sont fières de leur dernière réalisation, à savoir l'achèvement d'une chambre semi-anéchoïque (SAC) et d'une chambre entièrement anéchoïque (FAR) pour des mesures de 3m conformément aux normes CISPR et IEC pour Emitech à Montigny le Bretonneux , France.
Emitech est un très important laboratoire de test en France et l'un des plus importants en Europe.
Entre 2016 et 2017 Comtest a construit 7 chambres sur le site d'Emitech à Montigny, deux sur le site d'Angers, une à Montpellier et une à Etupes. Des absorbants ont été fournis au site de Le Rheu (proche de Rennes) pour la modernisation de la chambre existante.
Les 5 dernières chambres à Montigny (3 CISPR-25, 1 FAR et 1 SAC) ont été construites dans un délai record de 3 semaines par notre équipe très expérimentée mettant en avant les compétences Comtest en gestion de projet, logistique, planning, etc.
Nous remercions spécialement Emitech pour la coopération parfaite dans l'accomplissement de cette grande tâche et l'attitude toujours proactive et les contributions précieuses.
Pour plus d'informations sur less produits Comtest Engineering B.V. et les solutions sur mesure, veuillez nous consulter avec ce lien : www.comtest.eu- Avec notre partenaire, Comtest Engineering B.V., nous venons de remporter un important contrat pour la réalisation de plus de 10 cages CEM type FAR et autres avec l'un des plus important Laboratoire de France et d'Europe.Enfin dans un seul générateur compact, ayant un coupleur triphasé sur ligne de 690V et 32A par phase intégré, des essais possibles jusqu'à 4.4KV selon la norme CEI 61000-4-18 !
Système modulaire, permettant de passer d'un système basse fréquence 100 KHz et 1MHz (en mode différentiel et en mode commun) aux fréquences rapides de 3, 10 et 30MHz (en mode commun).
Avec la possibilité d'ajouter un module Générateur de Pulse Ondes de Chocs Foudre (Surge), ondes 1.2/50µs jusqu'à 8KV avec une impédance de sortie de 500 Ohms et avec une énergie de 0.5 Joules / Pulse.
Intégre donc un coupleur triphasé de ligne jusqu'à 690V et 32A par phase. (Maximum de tension L-N et L-PE de 400V)
Utilise la même interface Homme/Machine que les générateurs Avionique AVI3000, Militaire MIL3000 et CEM IMU4000 et IMU3000.
De nombreux accessoires sont disponibles pour les essais aux champs magnétiques sue ondes oscillatoires amorties selon la CEI 61000-4-10
EMC PARTNER France vous informe que le nouveau générateur AVI 3000 est arrivé !
Pour les essais DO-160 de la Section 22 jusqu'au niveau 3 voir plus pour certaines ondes et sera disponible courant d'année 2016
En quelques mots :
- Un ensemble compact équivalent au MIG-OS-MB.
- Full Compliance à la dernière version de la DO-160 et avec une seule pince d'injection à large ouverture et ne nécessitant qu'un seul tour de câble pour tous les niveaux :
La pince d'injection CN-BT7 sera donc le seul coupleur pour :
- Essais DO-160 section 22 mais aussi MIL-STD-461 CS117.
. Waveform 1 Single Stroke short circuit (850A)
. Waveform 2 Single Stroke open circuit (1600V)
. Waveform 3 Single Stroke open circuit (1700V)
. Waveform 3 Multiple Burst open circuit (800V)
. Waveform 4 Single Stroke open circuit (1600V)
. Waveform 5A Single Stroke short circuit (1600A)
. Waveform 6 Multiple Burst short circuit (75A)
Voir la fiche produit de l'AVI3000 ! PROCHAIN SALON
- EMC PARTNER France sera présent au salon MICROWAVE & RF 2018 : Les 21 & 22 Mars 2018 à Paris - Porte de Versailles, Stand H17 et Pavillon 5.3
